锐捷交换机基础配置

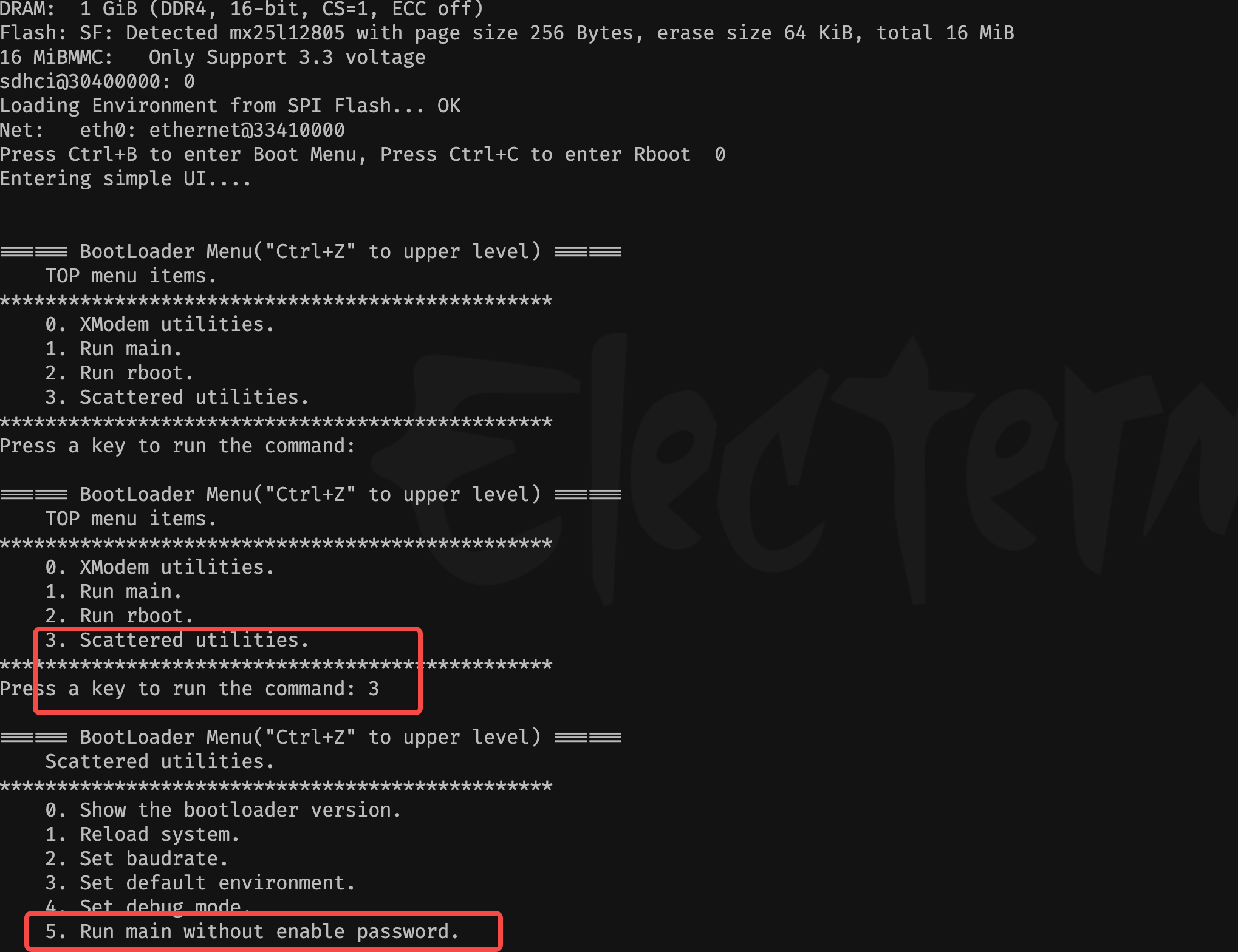

# 开机后狂按 CTRL - B 键，一定要在提示前狂按

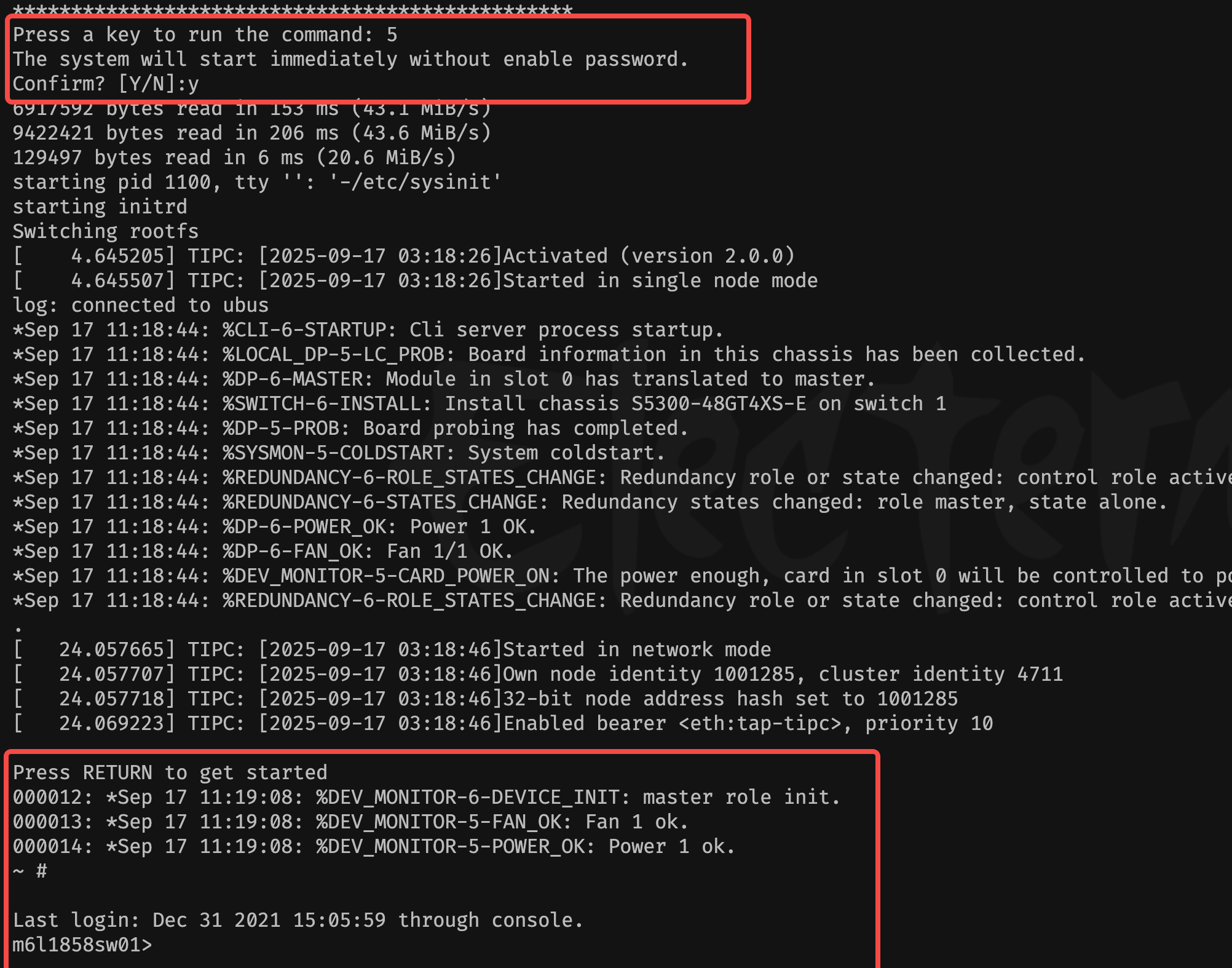

# 之后按着提示输入 3 5 y

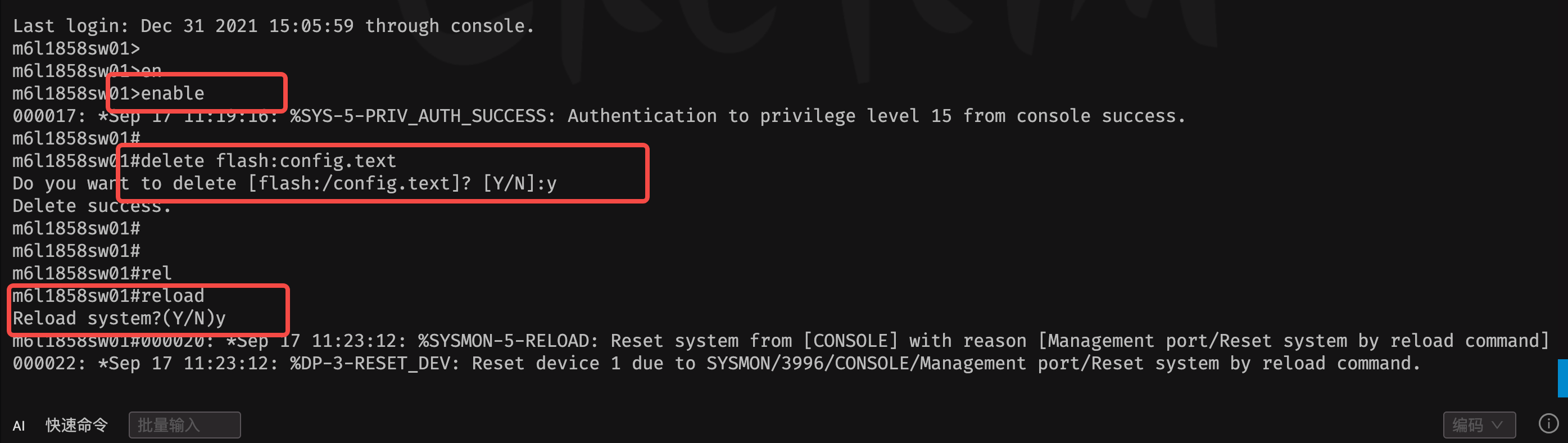

Switch# delete flash:config.text

# 开机后狂按 CTRL - C 键，一定要在提示前狂按
# 之后输入命令如下
bootloader#main_config_password_clear  # 之后会自动重启，重启后进入特权模式
b28r556sw01#>enable   # 进入特权模式
b28r556sw01# configure terminal
b28r556sw01(config)# no enable password
b28r556sw01#delete config.text  # 删除配置文件，之后会提示 yes / no，输入 yes 后等待重启
​

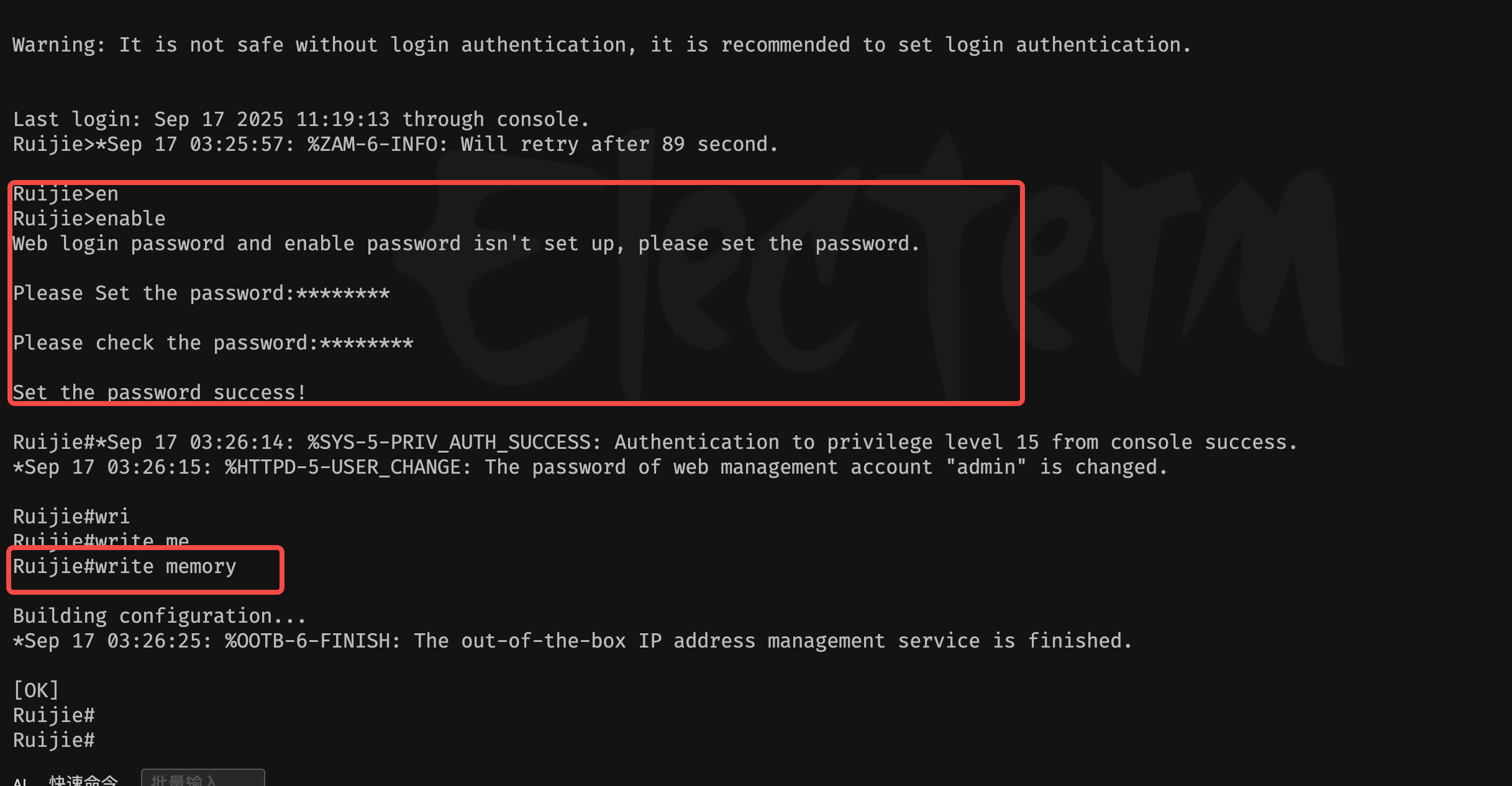

# 重启完进入系统后设置密码
Ruijie>enable
Ruijie#configure terminal
Ruijieconfig)#enable password Vnet123#

Ruijie>enable
Ruijie#config
Ruijie(config)# enable service ssh-server     #开启SSH服务
Ruijie(config)# interface vlan 1  #进入vlan1
Ruijie(config-if-VLAN 1)# ip address 192.168.10.2 255.255.255.0    #配置ip地址
Ruijie(config-if-VLAN 1)# exit
Ruijie(config)#line vty 0 4
Ruijie(config-line)#login local
Ruijie(config-line)#transport input ssh
Ruijie(config-line)#exit
Ruijie(config)#username admin password Vnet123#
Ruijie(config)#username admin privilege 15
Ruijie(config)#end
Ruijie#show running-config # 查看配置情况
Ruijie#show ip interface  brief  # 查看本机所有IP
Ruijie#show interface description  # 查看接口状态

Ruijie>enable
Ruijie#config
Ruijie(config)# vlan 248
Ruijie(config)# interface TFGigabitEthernet 0/1 # 进入接口
Ruijie(config-if-GigabitEthernet 0/1)# switchport  mode  access  # 配置 access 模式
Ruijie(config-if-GigabitEthernet 0/1)# switchport  access  vlan 248 # 加入 vlan 248
Ruijie(config-if-GigabitEthernet 0/1)# exit  # 退出
Ruijie(config)# interface range gigabitEthernet 0/1-10 # 批量进入
Ruijie(config)# show vlan # 查看

# 开启 web，用户名密码就是上面设置 ssh 时候创建的
Ruijie(config)# enable service web-server

Ruijie(config)# ip name-server 223.5.5.5

Ruijie(config)# ip route 0.0.0.0 0.0.0.0 192.168.10.1

Ruijie>enable
Ruijie# show interface des
Ruijie#config
Ruijie(config)# hostname switch1
Ruijie(config)# switch virtual domain 100
Ruijie(config-vs-domain)# switch 1 priority 200  # 用于区分两台设备之间的 port 端口号，否则会冲突，并且设置为优先级200，第二台设置为200以下即可表示为备交换机
Ruijie(config-vs-domain)# switch 1
Ruijie(config-vs-domain)# switch 1 description sw1  # 用于描述交换机，方便知道是哪台机器
Ruijie(config-vs-domain)# switch crc errors 10  times 20  # 用于检测两台设备之间错误连接
Ruijie(config-vs-domain)# exit
Ruijie(config)# vsl-port   # 配置虚拟交换链路
Ruijie(config-vsl-port)# port-member interface tFGigabitEthernet 0/48# 配置光口堆叠口
Ruijie(config-vsl-port)# end
​
Ruijie# switch convert mode virtual # 配置虚拟模块，提示后输入 yes

Ruijie>enable
Ruijie# show interface des  # 查看 port 状态命令
Ruijie# configure
Ruijie(config)# hostname switch2
Ruijie(config)# switch virtual domain 100
Ruijie(config-vs-domain)# switch 2
Ruijie(config-vs-domain)# switch 2 priority 150  # 用于区分两台设备之间的 port 端口号，否则会冲突，并且设置为优先级200，第二台设置为200以下即可表示为备交换机
Ruijie(config-vs-domain)# switch 2 description sw2  # 用于描述交换机，方便知道是哪台机器
Ruijie(config-vs-domain)# switch crc errors 10  times 20  # 用于检测两台设备之间错误连接
Ruijie(config-vs-domain)# exit
Ruijie(config)# vsl-port       # 配置虚拟交换链路
Ruijie(config-vsl-port)# port-member interface tFGigabitEthernet 0/48 # 配置光口堆叠口
Ruijie(config-vsl-port)# end
Ruijie# switch convert mode virtual # 配置虚拟模块，提示后输入 yes
​
Ruijie>enable
Ruijie# show run  # 查看配置
Ruijie# show interface des   # 查看 port 状态
Ruijie# show switch virtual role

Ruijie#show switch virtual
Switch_id     Domain_id     Priority     Position     Status     Role          Description
----------------------------------------------------------------------------------------------------------------
2(2)          1(1)          150(150)     LOCAL        OK         ACTIVE        sw2
​
Ruijie#switch convert mode standalone
Convert mode will backup and delete config file, and reload the switch. Are you sure to continue[yes/no]:yes
Do you want to recover config file from backup file in standalone mode (press 'ctrl + c' to cancel) [yes/no]:yes

Ruijie>enable
Ruijie#show interface description   # 查看接口描述
Interface                                Status   Administrative Description
---------------------------------------- -------- -------------- -----------
TFGigabitEthernet 1/0/1                  down     up
TFGigabitEthernet 1/0/2                  down     up
Ruijie#configure
Ruijie(config)#interface TFGigabitEthernet 1/0/1  # 配置端口捆绑
Ruijie(config-if-TFGigabitEthernet 1/0/1)#port-group 1  # 将接口 TFGigabitEthernet 1/0/1 加入 port-group 1，用来组建链路聚合组
Ruijie(config-if-TFGigabitEthernet 1/0/1)#no shutdown  # 启用端口
Ruijie(config-if-TFGigabitEthernet 1/0/1)#exit
Ruijie(config)#interface TFGigabitEthernet 2/0/1  # 将另一个端口加入同一组
Ruijie(config-if-TFGigabitEthernet 2/0/1)#port-group 1
Ruijie(config-if-TFGigabitEthernet 2/0/1)#no shutdown
Ruijie(config-if-TFGigabitEthernet 2/0/1)#exit
Ruijie(config)#interface aggregateport 1
Ruijie(config-if-AggregatePort 4)#exit
Ruijie(config)#aggregateport load-balance src-dst-ip
Ruijie(config)#show aggregateport summary
AggregatePort MaxPorts SwitchPort Mode   Load balance                 Ports
------------- -------- ---------- ------ ---------------------------- -----------------------------------
Ag1           16       Enabled    ACCESS src-dst-ip                   TF1/0/1 ,TF2/0/1
Ruijie(config)#show interface aggregatePort 1 # 查看端口组信息

switch1#configure
switch1(config)#interface aggregatePort 1
switch1(config)#interface range aggregatePort 1-10   ### 批量进入
switch1(config-if-AggregatePort 2)#switchport access vlan 248
switch1(config-if-AggregatePort 2)#show this
Building configuration...
!
 switchport access vlan 248
!
end
switch1(config-if-AggregatePort 1)#show mac-address-table interface aggregateport 1

Ruijie>enable
Ruijie#configure
Ruijie(config)#interface tfGigabitEthernet 0/1
Ruijie(config-if-TFGigabitEthernet 0/1)#switchport mode trunk
Ruijie(config-if-TFGigabitEthernet 0/1)#no shutdown
